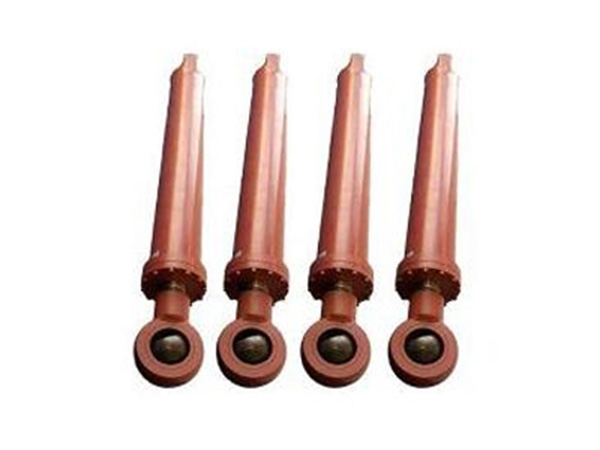

Y-HG1型冶金设备标准液压缸 /Product display
产品详情
型号说明
注:
1、安装连接形式除中间销轴需在型号上注明的具体尺寸外,其余按表上符号填写即可,外连接尺寸
请参考表5~7,尺寸1应符合附表1的规定。
2、如需要间隙缓冲请填写H符号,如不填H符号则按无缓冲交货。
技术规格
注:1、此油口尺寸根据活塞油口最高流速V6取5m/sec而定。
2、缸径D≥250油口采用对开式法兰结构。
各种安装形式,在额定压力下的允许最大行程S(见表3)
S1-头部法兰式或轴向脚架安装,杆端带耳环。
S2-头部法兰式或轴向脚架安装,杆端不带耳环。
S3-尾部法兰安装,杆端带耳环。
S4-尾部法兰安装,杆端不带耳环。
S5-尾部销轴或尾部单耳环安装,杆端带耳环。
S6-头部销轴安装,杆端带耳环。
S7-中间销轴安装,杆端带耳环。
注:表中数字是按稳定性计算的最大行程,超出此表范围均为非标准,需设计者自行稳定性。
表4 行程 系列
本系列采用ISO4393液压传动- 缸-活塞行程的基本系列,请优先选用。
外形及安装连接尺寸
       基本型安 装连接尺寸图表 Y-HG1-ED/×※※J-※L1※
       液压站是液压传动装置的动力源,按驱动装置要求的流向、压力和流量供油,适用于驱动装置与液压站分离的各种机械上,将液压站与驱动装置(油缸或油马达)用油管相连,液压系统既可实现各种规定的动作。
工作原理:
      电机带动油泵工作提供压力源,通过集成块、液压阀等对驱动装置(油缸或马达)进行方向、压力、流量的调节和控制,实现各种规定动作。
